一、产品概述

港机中压卷盘电缆是专为岸边集装箱起重机（STS）、轨道式龙门吊（RMG）、轮胎式龙门吊（RTG）、斗轮堆取料机等港口大型移动设备设计的核心动力电缆。其额定电压一般为6/10kV或8.7/15kV，集成于设备的卷盘系统之中，在设备移动时自动收放，实现不间断供电。产品采用特种材料与结构设计，旨在应对港口高频次、大行程、高机械应力和恶劣环境的严酷考验。

二、核心设计与优势

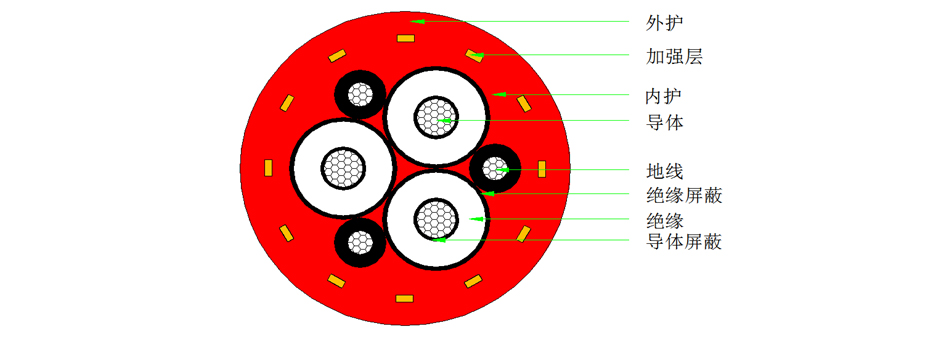

超柔性结构设计：
- 导体：采用第5类或第6类超细无氧铜丝，以小节距精密绞合，确保电缆在频繁弯曲时不会发生导体断裂。
- 成缆：优化绞合工艺与内衬层设计，提供优异的抗扭转性能（±180°/米以上），有效防止电缆在收放过程中出现“跳绳”、扭结现象。
稳定的中压绝缘系统：
- 绝缘：高品质交联聚乙烯（XLPE）提供优异的电气性能，耐热等级达90℃。
- 屏蔽：完整的半导体屏蔽层（导体屏蔽+绝缘屏蔽）搭配镀锡铜丝编织屏蔽，有效均衡电场，抑制局部放电，保障中压供电安全，同时增强抗干扰能力。
增强型机械保护：
- 承力元件：集成凯夫拉（Kevlar）纤维或高强度合成纤维纱作为抗拉中心，部分重型型号内置镀锌软钢丝绳，承受机械拉力，极大延长电缆寿命。
- 护套：采用进口聚氨酯（PUR） 或特种氯丁橡胶（CR） 作为外护套，具有极致耐磨（比普通橡胶高5倍以上）、抗撕裂、耐油、耐海水腐蚀、抗紫外线及耐臭氧等特性。
严苛环境适应性：
- 宽温域设计（-40℃至+90℃），能适应从寒带到赤道的全球各港口气候。
- 护套材料阻燃、低烟无卤（可选），满足港口严格的消防安全要求。

三、技术参数

项目	参数详情
额定电压	6/10kV, 8.7/15kV
导体	无氧铜丝，符合IEC 60228 CL5/CL6
绝缘	交联聚乙烯（XLPE）
屏蔽	半导体层 + 镀锡铜丝编织屏蔽（覆盖率≥80%）
护套	聚氨酯PUR / 特种氯丁橡胶CR
最小弯曲半径	动态：6 × 电缆外径；静态：4 × 电缆外径
温度范围	移动安装：-30℃ — +70℃；固定安装：-40℃ — +90℃
阻燃特性	符合IEC 60332-1-2单根阻燃（可选IEC 60332-3成束阻燃）
测试电压	3.5U₀, 30.5kV / 5min

四、应用领域

岸边集装箱起重机（STS）：主电源卷盘供电
轨道式（RMG）与轮胎式龙门吊（RTG）：中压移动供电
斗轮堆取料机、装船机：主电源接入
大型造船厂、矿场用龙门吊

五、选型与维护指南

选型：根据设备功率、电压、电流及行程长度确定电缆截面和长度。务必考虑卷盘层数对电缆散热的影响。
安装：
- 确保电缆无初始扭转安装。
- 严禁低于最小动态弯曲半径使用。
- 调整卷盘力矩，确保收缆张力适中，避免过紧拉伤或过松碾压。
维护：
- 定期检查电缆表面，特别是导向器及卷盘入口处，清除金属碎屑等异物。
- 定期使用兆欧表检测电缆绝缘电阻，提前预警绝缘老化问题。
